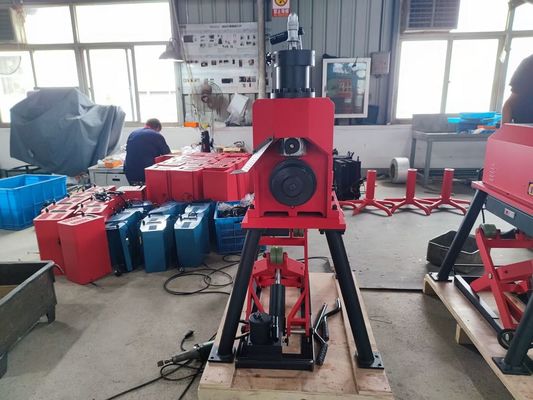

STG24A 8' - 24' Stahlrohr Rollgroover-Maschine für Schwerlastkopplungen und Rillenrohre

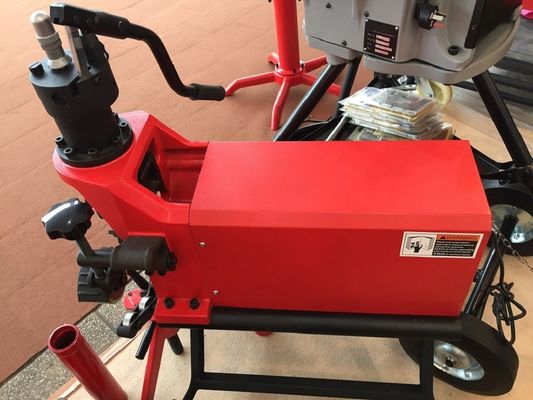

Dieser hydraulische Rollen-Groover ist mit einer aktualisierten hydraulischen Pumpe ausgestattet, mit einer bequemen Tiefenregelungsfunktion, angetrieben von einem 2200w Induktionsmotor, ist in der Lage, 8' '-24' Rohre zu schleifen.Trennbares Knurler-Rollendesign der Antriebswelle für einen bequemen Austausch.

• Diese Maschine ist für das Rillen von 8-24 Zoll Stahlrohren konzipiert, ihr spezifiziertes Werkzeug für die Verbindung von Schwerlastkopplungen und Rillenrohren.
• Ausgestattet mit neuen hydraulischen Pumpen und Schlagbegrenzungsvorrichtungen zur präziseren und effektiveren Vertiefung der Rillen
• Mit einem hochleistungsfähigen Getriebe-Reduktionsmotor und der Führerräder-Einheit gewährleistet eine hohe Qualität der Rillen und eine hohe Arbeitsleistung.

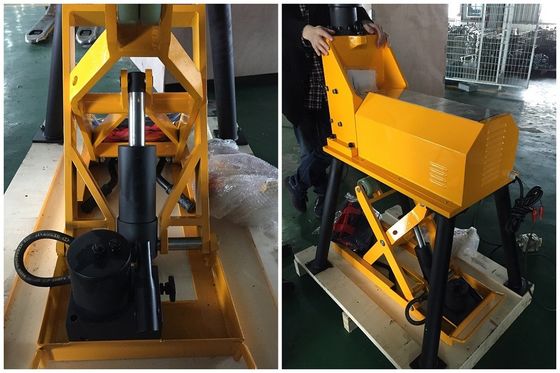

• Ausgestattet mit einem faltbaren hydraulischen Stahlrohr-Stand, um die Bedienung zu erleichtern und Arbeit zu sparen.

Spezifikationen

Standardausrüstung

• *Für SCH40-Stahlrohr
• Knurlrad φ219-325
• Knurlrad φ377-426
• Knurlrad φ480-630
• Zwischenschleifen φ219-530
• Schneidwalze φ630
• Rohrständer

Die Beförderungsmaschine ist in der Lage, die Beförderungsmaschine zu verarbeiten.

Betrieb der ROLL-PIPE-GROOVING-Maschine

Wählen Sie die richtige Zickrolle und das richtige Knurrrad aus und installieren Sie sie auf die Rollen-Rohmaschine.
Das Rohr sollte in der Position von 3/4 der Rohrlänge platziert werden.Dann passen Sie die Rohrständer Höhe, um sicherzustellen, dass die Rohre sind 1 Grad niedriger als die horizontale Ebene.

Sie müssen das Hilfsventil festziehen, den Hydraulikpumpengriff schütteln, die Zwickrolle nach unten lassen, bis sie die Oberfläche des Rohrendes berührt.Kontakt mit dem oberen Rahmen der Ölpumpe herstellen. Überprüfen Sie die richtigen Daten der Rillentiefe für verschiedene Durchmesser Rohre in der Tabelle. Zum Beispiel, wenn wir Rollen Rillen auf einem 8-Zoll-Rohr, die Tiefe wird 2,34mm sein. Berechnen Sie aus der roten Startlinie,Drehen Sie die Grenznut 2.34mm nach oben, dann drehen Sie die Befestigungsmutter nach unten, bis sie die Grenznutze berührt und befestigen.

Das Seitenleitrad, um das Rohr zu stützen.

Schließen Sie den Stecker an, schalten Sie den Schalter ein, um die Maschine zu betätigen, ziehen Sie das Hilfsventil wieder fest und pumpen Sie den Griff, um das Rillen zu beginnen.Weiter schwenken Sie den Griff, bis die Grenznut die Ölpumpe erreicht (bitte nicht zu schnell schwenken). Lassen Sie das Rohr ein oder zwei weitere Drehungen drehen, um sicherzustellen, dass die Rille abgeschlossen ist. Schließlich schalten Sie den Schalter aus und lassen Sie den Hilfsventilknopf los.Drehen Sie das Führerrad, um es weg von dem Rohr zu machen. Entfernen Sie das Rohr und überprüfen Sie die Rillentiefe mit einem Rohr-Rillenmessband.
