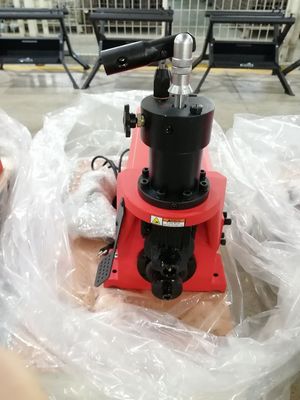

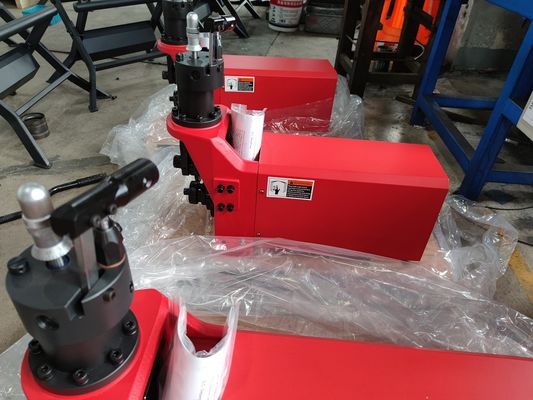

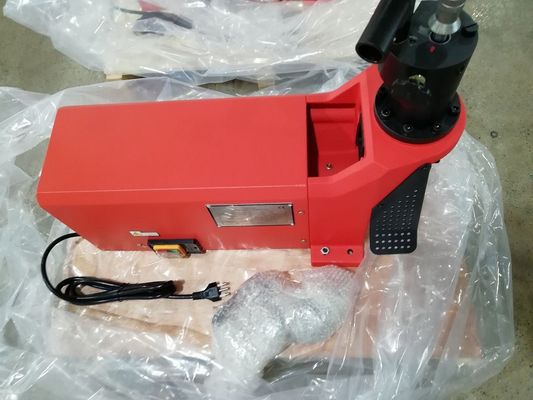

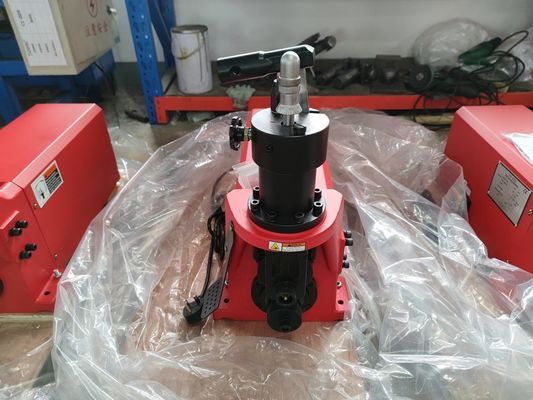

STG9A 1-' - 8' Roll Groover Machine aus China mit Klappwagen für einfaches Zusammenstellen und Bewegen

Die 1″–8″-Rohrnutmaschine SCH40 STG9A mit klappbarem Fahrgestell ist ebenso kompakt und leicht zu transportieren wie die Rollnutmaschine STG-VAR. Allerdings bietet sie einen größeren Arbeitsbereich als das Modell STG-VAR. Die Bearbeitungskapazität reicht von 1″ bis 8″ SCH40-Stahlrohr. Das Maschinengestell ist mit einem klappbaren Fahrwagen ausgestattet.

• Neues Modell STG-9A, effizienter und stabiler
• Ausgestattet mit höherer Leistung und schnellem, einfachem Walzenwechsel
• Ausgestattet mit dem neu entwickelten Klappfahrgestell, einfach zu montieren und zu transportieren

Standardmäßig mit 4 Rändelrädern, 3 Andruckrollen und einem Rohrständer

• Für SCH40-Stahlrohr
• Rändelrad φ33–φ48
• Rändelrad φ57–φ89
• Rändelrad φ108–φ168
• Rändelrad φ219
• Andruckrolle φ33–φ48
• Andruckrolle φ57–φ168
• Andruckrolle φ219
• Rohrständer

Wählen Sie die passende Andruckrolle und das richtige Rändelrad aus und montieren Sie diese an der Rollnutmaschine.

Legen Sie das Rohr auf das Rändelrad und die Rohrständer. Die Rohrständer sollten bei 3/4 der Rohrlänge positioniert werden. Passen Sie anschließend die Höhe des Rohrständers an, sodass das Rohr 1 Grad unter der Horizontalen geneigt ist.

Schließen Sie das Entlastungsventil, betätigen Sie den Hebel der Hydraulikpumpe und senken Sie die Andruckrolle ab, bis sie die Oberfläche des Rohrendes berührt. Drehen Sie die Begrenzungsmutter nach unten, bis sie den oberen Rahmen der Ölpumpe berührt. Entnehmen Sie die korrekten Werte für die Nuttiefe bei verschiedenen Rohrdurchmessern der Tabelle. Wenn beispielsweise eine Nut in ein 8-Zoll-Rohr gerollt wird, beträgt die Tiefe 2,34 mm. Drehen Sie die Begrenzungsmutter ausgehend von der roten Startlinie um 2,34 mm nach oben, drehen Sie dann die Befestigungsmutter nach unten, bis sie die Begrenzungsmutter berührt, und fixieren Sie diese. (Eine volle Umdrehung der Begrenzungsmutter entspricht 2,5 mm). Drehen Sie das seitliche Führungsrad, um das Rohr abzustützen. Öffnen Sie das Entlastungsventil.

Schließen Sie das Netzkabel an und schalten Sie die Maschine ein. Schließen Sie das Entlastungsventil wieder und betätigen Sie den Pumpenhebel, um den Nutvorgang zu starten. Pumpen Sie weiter mit dem Hebel, bis die Begrenzungsmutter die Oberkante der Ölpumpe erreicht (bitte nicht zu schnell pumpen). Lassen Sie das Rohr noch ein oder zwei zusätzliche Umdrehungen rotieren, um sicherzustellen, dass die Nut vollständig ausgeformt ist. Schalten Sie die Maschine anschließend aus und öffnen Sie den Drehknopf des Entlastungsventils. Drehen Sie das Führungsrad vom Rohr weg. Entnehmen Sie das Rohr und überprüfen Sie die Nuttiefe mit einem Nutmessband.
