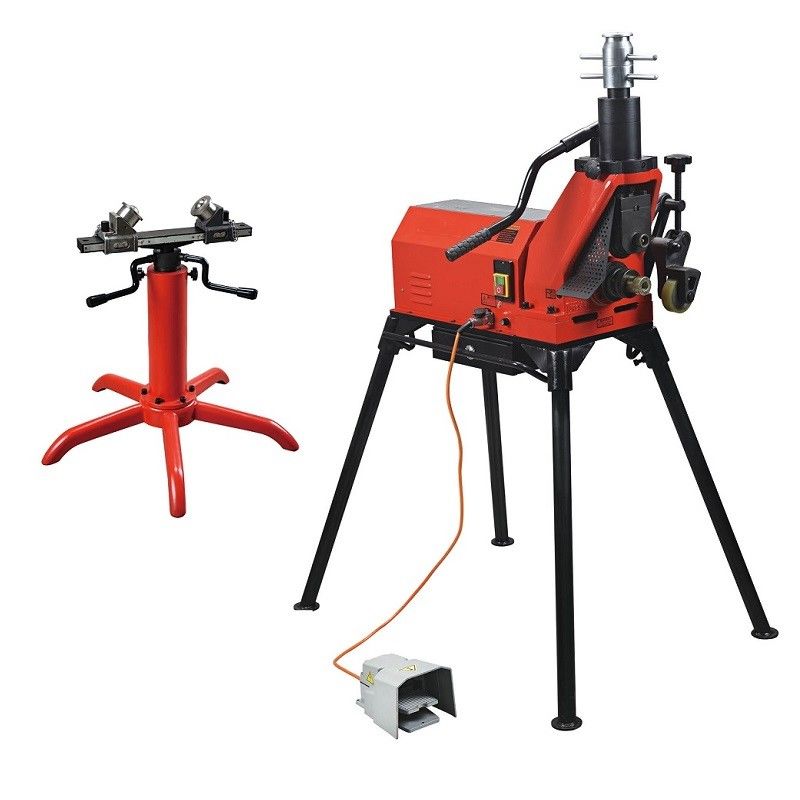

Die SUNTECHMACH STG2A Rohr-Rillmaschine repräsentiert die Spitzenqualität von in China hergestellten Rollrillenwerkzeugen. Gebaut mit einer patentierten Hydraulikpumpe für überlegene Qualität und Haltbarkeit, ist sie für schwere Arbeiten ausgelegt und die beste Wahl für das Rillen von Stahlrohren von 2"-12" beim Bau von Brandbekämpfungsleitungen. Sie rillt Stahlrohre der Größe 2"-12" (60-325mm) SCH40 sowie dünnwandige Rohre der Klassen Sch10s, Sch5s, Sch10 und Sch5 mit einer Wandstärke von bis zu 10 mm und wird mit 3 Rändelrädern, 2 Klemmrollen und einer Rohrstütze als kostenlose Teile geliefert. Ein Hochleistungs-Getriebemotor sorgt für eine kompakte Größe und geringe Geräuschentwicklung, während die einzigartige integrierte Hydraulikpumpenstruktur und die Rilltiefenbegrenzungsvorrichtung hochwertige Rillen und eine hohe Arbeitseffizienz gewährleisten. Zwei gerillte Rohre können dann mit einer gerillten Kupplung verbunden werden.

Hauptmerkmale

• 1. Kapazität 2"-12" (60-325mm) SCH40 – Deckt Brandschutzhauptleitungen und Steigleitungen ab.
• 2. Unterstützung für dünnwandige Rohre – Sch10s / Sch5s / Sch10 / Sch5.
• 3. Patentierte Hydraulikpumpe – Spitzenqualität in China; Haltbarkeit für schwere Beanspruchung.
• 4. Getriebemotor – Kompakte Größe und geringe Geräuschentwicklung.
• 5. Integrierte Hydraulikpumpe + Rilltiefenbegrenzung – Hochwertige, wiederholbare Rillen.
• 6. Max. 10 mm Wandstärke bei 23 U/min – Schnelles Kalt-Rillen von dickwandigen Rohren.
• 7. Kostenlose Ersatzteile – 3 Rändelräder + 2 Klemmrollen + Rohrstütze.

Technische Spezifikationen

Was ist enthalten

• 1x STG2A Rohr-Rillmaschine
• 3x Kostenlose Rändelräder
• 2x Kostenlose Klemmrollen
• 1x Rohrstütze
• 1x Bedienungsanleitung + 12-monatige Garantiekarte

Anwendungen

• Brandschutz / Sprinkler-Rillrohrsysteme
• Endrillen von Stahlrohren von 2"-12"
• HVAC- und Sanitär-Rillsysteme
• Vorbereitung von SCH40 und dünnwandigen Stahlrohren
• Bau von Brandbekämpfungsleitungen

Verpackung & Qualitätssicherung

Verpackung in Sperrholzkiste (78 x 70 x 92 cm). ISO9001 Qualitätssystem; jede Maschine wird vor dem Versand mit einem Rohr getestet.

After-Sales-Support

• 12 Monate Garantie
• WhatsApp: +86-13777804353 | E-Mail: vivian@cnsuntech.com
• Ersatzteilversorgung für alle SUNTECHMACH-Modelle

Bedienungsanleitung

1. Wählen Sie die entsprechende obere und untere Rolle und montieren Sie sie an der Maschine.
2. Legen Sie das Rohr auf die untere Rolle und die Rohrstützen; platzieren Sie die Rohrstützen bei 3/4 der Rohrlänge und stellen Sie die Höhe so ein, dass das Rohr 1 Grad tiefer als horizontal liegt.

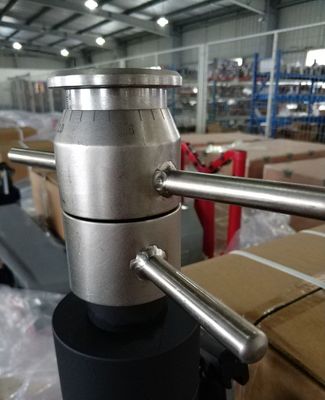

3. Ziehen Sie das Überdruckventil fest, pumpen Sie den Hydraulikhebel, bis die obere Rolle die Rohrendenfläche berührt; drehen Sie die Begrenzungsmutter nach unten, bis sie den oberen Rahmen der Ölpumpe berührt.
4. Überprüfen Sie die Rilltiefe für den Rohrdurchmesser in der Tabelle (z. B. 3-Zoll-Rohr = 1,98 mm). Drehen Sie von der roten Startlinie aus die Begrenzungsmutter um 1,98 mm nach oben und verriegeln Sie sie (eine Umdrehung der Begrenzungsmutter entspricht 2,5 mm). Drehen Sie das Seitenführungsrad, um das Rohr zu stützen, und lösen Sie das Überdruckventil.
5. Schließen Sie den Strom an und schalten Sie den Schalter ein. Ziehen Sie das Überdruckventil fest und pumpen Sie den Hebel, um mit dem Rillen zu beginnen; fahren Sie fort, bis die Begrenzungsmutter den oberen Teil der Ölpumpe erreicht (nicht zu schnell schwingen).
6. Lassen Sie das Rohr ein- oder zweimal weiterdrehen, um die Rille fertigzustellen; schalten Sie aus, lösen Sie das Überdruckventil, bewegen Sie das Führungsrad weg, entfernen Sie das Rohr und überprüfen Sie die Rilltiefe mit einem Rohrrillenmessband.

Häufige Fehler & Lösungen

FAQ

1. 1. WER SIND WIR? – Wir sind ein professioneller Hersteller von Rohrwerkzeugmaschinen in Hangzhou, China. Unser Team ist seit 1989 in der Rohrwerkzeugindustrie tätig, und das Unternehmen wurde 2014 registriert. Wir sind in der Nähe der Häfen Shanghai, Ningbo und Yiwu und exportieren hauptsächlich nach Nord- und Südamerika, Südasien und den Nahen Osten.
2. 2. WIE KÖNNEN WIR DIE QUALITÄT GARANTIEREN? – Wir testen vor dem Versand mindestens ein Rohr auf jeder Maschine. Alle unsere Maschinen haben eine 12-monatige Garantie.
3. 3. WAS KÖNNEN SIE BEI UNS KAUFEN? – Rohrgewindeschneidmaschinen, Rollrillenmaschinen, Rohrschneidemaschinen, Rohrbiegemaschinen, Kunststoffrohrschweißmaschinen, Druckprüfpumpen und Rohrwerkzeuge.
4. 4. WARUM SOLLTEN SIE BEI UNS KAUFEN? – Wir bieten eine vollständige Palette von Rohrwerkzeugen an; Sie können verschiedene Modelle in einer Lieferung mischen. Mehrsprachige Unterstützung: Englisch, Spanisch, Japanisch, Portugiesisch, Deutsch, Arabisch, Französisch, Russisch, Koreanisch, Hindi, Italienisch.
5. 5. WIE LANGE IST DIE LIEFERZEIT? – Normalerweise 10-35 Tage nach Zahlung, abhängig von der Anpassung der Motorspannung.
6. 6. WIE KANN MAN EINE BESTELLUNG AUFGEBEN? – Wir akzeptieren T/T-Zahlungen auf unser Firmenkonto; Online-Shop-Zahlungen per Kreditkarte sind ebenfalls möglich.
7. 7. WIE VERSENDEN SIE? – Per Seefracht zum Hafen für Großbestellungen; Tür-zu-Tür-Lieferung für kleine Sendungen.
8. 8. WAS IST DAS MOQ? – Kein strenges MOQ; wir empfehlen jedoch einen Bestellwert von mindestens 2000 USD für einen kostengünstigen Überseeversand.
9. 9. IST OEM AKZEPTABEL? – Ja. Für Großbestellungen können wir Typenschilder und kundenspezifische Verpackungen in Ihrer Marke herstellen.
