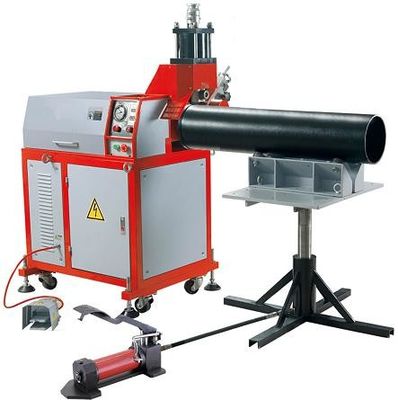

STG4Z 8' - 24' Rollgroover-Maschine für die automatische Herstellung von Stahlrohren

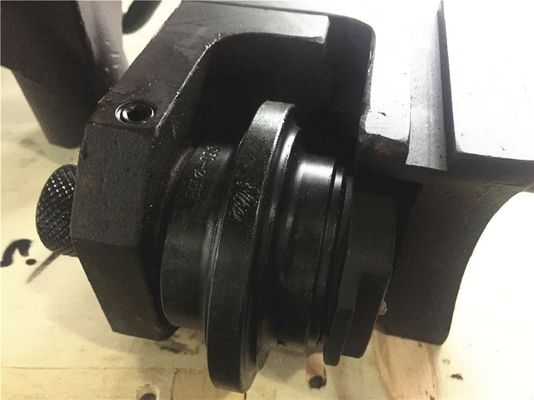

Diese hydraulische Rollnutmaschine ist mit einer modernisierten Hydraulikpumpe ausgestattet, verfügt über eine praktische Tiefeneinstellfunktion, wird von einem 750-W-Induktionsmotor angetrieben und eignet sich zum Nuten von 1''- bis 6''-Rohren. Getrenntes Rändelwalzendesign der Antriebswelle für einen bequemen Austausch.

• Diese Maschine ist für automatische Stahlrohr-Produktionslinien konzipiert.
• Das elektrische System und das hydraulische System werden über einen Computer mit Touchscreen gesteuert.
• Erzielen Sie nach der Integration in die Stahlrohr-Produktionslinie eine 100 % automatische Fertigung.
• Die Spindeldrehzahl (U/min) ist für verschiedene Stahlrohre variabel, was die Effizienz erheblich verbessert.
• Die komplette Produktionslinie bietet eine automatische Rohrzuführung.

Modell: STG4Z
Kapazität: 8"–24" (φ219–φ630 mm Durchmesser) SCH40-Stahlrohr
Max. Wandstärke: 13 mm
Motorleistung: 2200 W 3PH
Ausgangsdrehzahl: 15 U/min
Bruttogewicht: 490 kg
Verpackungsmaße: 107 x 85 x 168 cm
98 x 98 x 63 cm

• Für SCH40-Stahlrohr

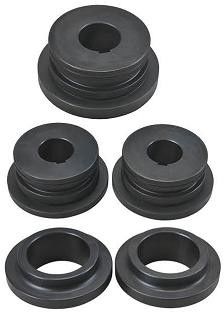

  Rändelrad φ219–325
• Rändelrad φ377–426
• Rändelrad φ480–630
• Druckrolle φ219–530
• Druckrolle φ630
• Rohrständer
• Fußschalter

Wählen Sie die passende Druckrolle und das richtige Rändelrad aus und montieren Sie diese an der Rollnutmaschine.
Legen Sie das Rohr auf das Rändelrad und die Rohrständer. Die Rohrständer sollten bei 3/4 der Rohrlänge positioniert werden. Passen Sie dann die Höhe der Rohrständer so an, dass das Rohr 1 Grad unter der horizontalen Ebene liegt.
Schließen Sie das Druckbegrenzungsventil, betätigen Sie den Hebel der Hydraulikpumpe und lassen Sie die Druckrolle nach unten fahren, bis sie die Oberfläche des Rohrendes berührt. Drehen Sie die Begrenzungsmutter nach unten, bis sie den oberen Rahmen der Ölpumpe berührt. Überprüfen Sie die korrekten Werte für die Nuttiefe der verschiedenen Rohrdurchmesser in der Tabelle. Wenn Sie beispielsweise eine Nut in ein 8-Zoll-Rohr rollen, beträgt die Tiefe 2,34 mm. Drehen Sie die Begrenzungsmutter von der roten Startlinie aus um 2,34 mm nach oben und drehen Sie dann die Befestigungsmutter nach unten, bis sie die Begrenzungsmutter berührt, um sie zu fixieren. (Eine Umdrehung der Begrenzungsmutter entspricht 2,5 mm). Drehen Sie das seitliche Führungsrad, um das Rohr zu stützen. Öffnen Sie das Druckbegrenzungsventil.
Schließen Sie den Netzstecker an und schalten Sie das Gerät ein, um die Maschine zu starten. Schließen Sie das Druckbegrenzungsventil wieder und pumpen Sie mit dem Hebel, um mit dem Nuten zu beginnen. Betätigen Sie den Hebel weiter, bis die Begrenzungsmutter das Oberteil der Ölpumpe erreicht (bitte nicht zu schnell pumpen). Lassen Sie das Rohr noch ein bis zwei zusätzliche Umdrehungen rotieren, um sicherzustellen, dass die Nut vollständig ausgebildet ist. Schalten Sie zum Schluss das Gerät aus und öffnen Sie den Drehknopf des Druckbegrenzungsventils. Drehen Sie das Führungsrad weg vom Rohr. Entnehmen Sie das Rohr und überprüfen Sie die Nuttiefe mit einem Rohrnuten-Messband.

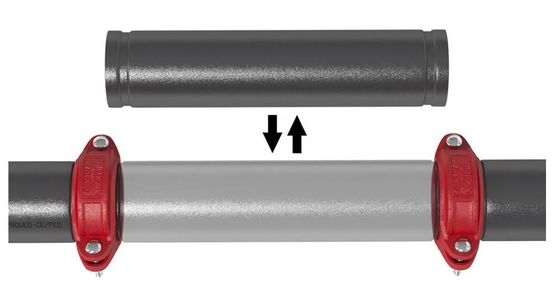

Eine Rollnutmaschine ist ein Rohrwerkzeug, mit dem Nuten erzeugt werden, um Rohre anschließend mithilfe von genuteten Rohrverbindungen (Kupplungen) zu verbinden.
Das Funktionsprinzip der Nutmaschine beruht auf Kaltumformung: Wenn die obere Rolle die Rohroberfläche berührt, schalten Sie den Motor ein und betätigen Sie die hydraulische Ölpumpe, um das Rohr in Rotation zu versetzen. Durch Betätigen des Hebels der Hydraulikölpumpe presst die obere Rolle auf das Rohr und formt so eine Nut. Rollnutmaschinen werden häufig in Brandschutzsystemen, Sprinkleranlagen, Installationen, größeren HLK-Anlagen, Industrie und Bergbau eingesetzt. Die Nutmaschine zeichnet sich durch eine kompakte Bauweise, flexible Bedienung und ein ansprechendes Design aus.

1. WIE KÖNNEN WIR DIE QUALITÄT GARANTIEREN?
   Wir testen vor dem Versand grundsätzlich an jeder Rohrmaschine mindestens ein Rohr.
   Einige unserer Hochleistungsmodelle funktionieren laut Kundenfeedback selbst nach 7 oder 8 Jahren noch einwandfrei. Für alle unsere Maschinen bieten wir 12 Monate Garantie.
2. WAS KÖNNEN SIE BEI UNS KAUFEN?
   Alle Arten von Rohr- und Installationswerkzeugen, wie z. B. Rohrgewindeschneidmaschinen, Rohrnutmaschinen, Rohrtrennmaschinen, Rohrlochsägen, manuelle Rohrbieger, Rohrschraubstöcke sowie Abdrückpumpen.
3. WARUM SOLLTEN SIE BEI UNS UND NICHT BEI ANDEREN ANBIETERN KAUFEN?
   Wir konzentrieren uns auf hochwertige Rohrwerkzeuge, Maschinen und erstklassigen Service. Wir führen nahezu jede Art von Rohrwerkzeugen. Bei einer Bestellung können wir verschiedene Modelle in einer Lieferung kombinieren. Verfügbare Sprachen: Englisch, Spanisch, Japanisch, Portugiesisch, Deutsch, Arabisch, Französisch, Russisch, Koreanisch, Hindi, Italienisch
4. WIE LANG IST DIE LIEFERZEIT?
   Da die Motorspannung der Maschinen kundenspezifisch angepasst wird, beträgt die Lieferzeit in der Regel 10–35 Tage nach Zahlungseingang.
5. WIE KÖNNEN SIE EINE BESTELLUNG AUFGEBEN?
   Wir akzeptieren T/T-Zahlungen (Banküberweisung) direkt auf unser Firmenkonto und können auch eine Bestellung über den Online-Shop erstellen, sodass Sie bequem per Kreditkarte bezahlen können.
6. WIE ERFOLGT DER VERSAND?
   Großbestellungen versenden wir per Seefracht zum Hafen; kleinere Sendungen liefern wir direkt bis an Ihre Haustür.
7. WAS IST DIE MINDESTBESTELLMENGE (MOQ)?
   Grundsätzlich gibt es für unsere Maschinen keine Mindestbestellmenge. Wir können jede beliebige Menge versenden, empfehlen jedoch dringend einen Bestellwert von mindestens 2.000,00 USD, da nach unserer Erfahrung bei zu geringen Bestellmengen die Seefracht- und Zollkosten einen Kauf in Übersee unrentabel machen.
8. IST OEM MÖGLICH?
   Ja. Bei Großbestellungen können wir Typenschilder und individuelle Verpackungen mit der Marke des Kunden versehen.
