Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Hergestellt in China hydraulische Butt Schweißmaschine SHT160-SHY | Rohrgröße: | 90.110.125.140.160.180.200.225.250 |
|---|---|---|---|
| Heizplatte max. Temp: | 270℃ | Gesamtleistung: | 3,35 Kilowatt |
| Gewicht: | 181kg | Feldverpackung: | 920*590*470mm |
| Heizungsplatteneinbau: | 680*530*520 mm | Schaltkastenverpackung: | 700*530*500mm |
| G.W./N.W.:: | 117 Kilogramm | Heizplatteenergie: | 6500 W |
| Hervorheben: | 6500W Hydraulik-Butt-Schweißmaschine,PTFE-beschichtete hydraulische Butt-Schweißmaschine,PTFE-beschichtete hydraulische Butt-Schweißer |
||

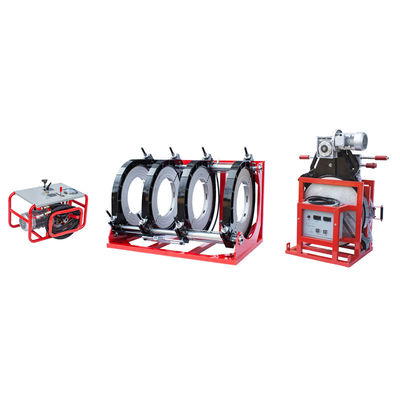

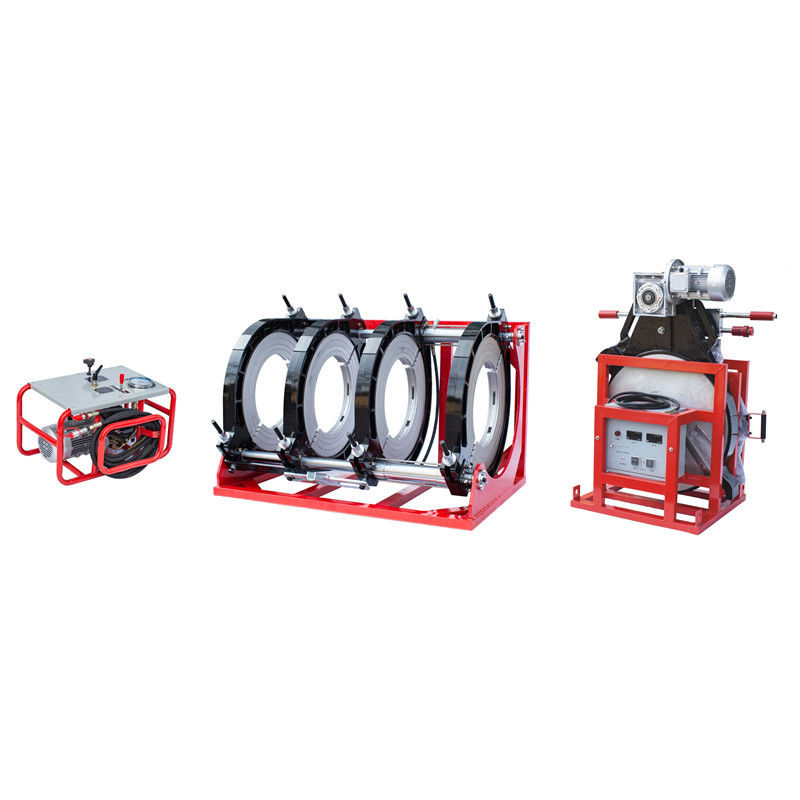

Hergestellt in China hydraulische Butt Schweißmaschine SHT160-SHY

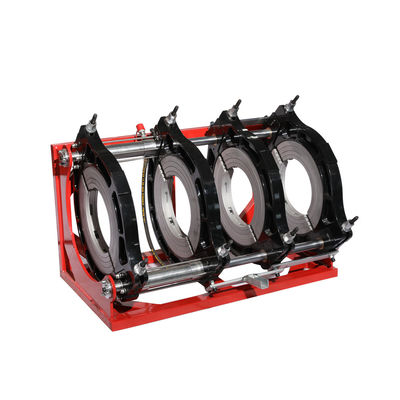

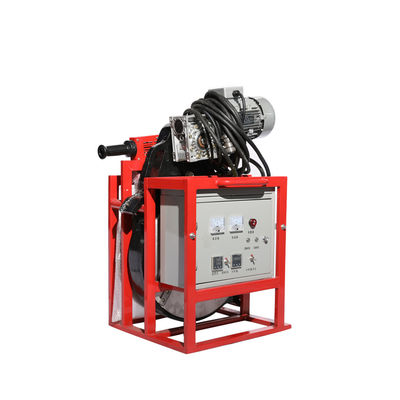

2. besteht aus einem Grundrahmen, einem Pflasterwerkzeug, einer Heizplatte und einer Unterstützung für das Pflasterwerkzeug und die Heizplatte.
3. abnehmbare PTFE-beschichtete Heizplatte mit separater Temperaturregelung.

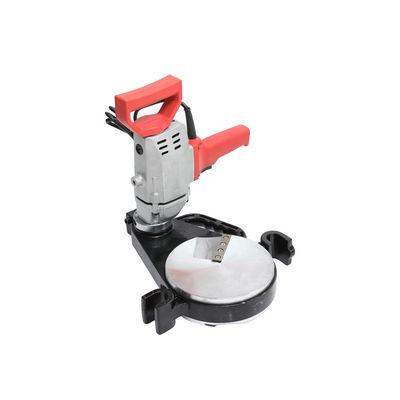

4- Elektro-Planwerkzeug.
5. aus Aluminium-Legierungsmaterial, einfache Struktur, klein und empfindlich, benutzerfreundlich.
Bei der Butt-Fushion-Schweißmaschine sind die technischen Angaben zu entnehmen:
| Größe | SHT160 - Schüchtern. |
SHT200-SHY | SHT250-SHY | SHT315-SHY |
| Arbeitsbereich | 63 bis 160 mm | 63 bis 200 mm | 90 bis 250 mm | 160 bis 315 mm |
| Durchmesser (mm) | 63, 75, 90, 110, 125, 140, 160 | 63, 75, 90, 110,125, 140, 160,180, 200 | 90, 110, 125, 140, 160, 180, 200, 225, 250 | 160, 180, 200, 225, 250, 280, 315 |
| Heizplatte maximale Temperatur. | 270 °C | 270 °C | 270 °C | 270 °C |
| Temperaturverzerrung | ′+/-5° | ′+/-5° | ′+/-5° | ′+/-5° |
| Druckbereinigungsbereich | 0 bis 10 MPa | 0 bis 10 MPa | 0 bis 10 MPa | 0 bis 10 MPa |
| Leistung der Heizplatte | 1.5 Kw | 1.8 Kw | 2.2 Kw | 3.0 Kw |
| Leistung der Heizplatte: | 1.1 Kw | 1.1 Kw | 2.5 Kw | 2.5 Kw |

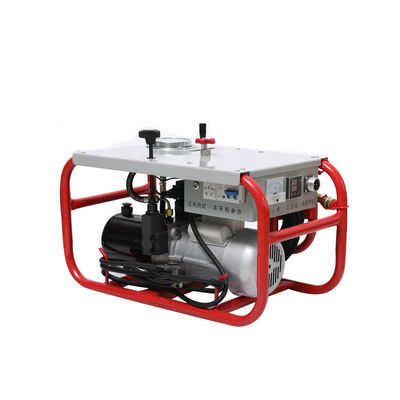

| Leistung der hydraulischen Einheit | 00,75 Kw | 00,75 Kw | 00,75 Kw | 00,75 Kw |
| Gesamtleistung | 3.35 Kw | 3.65 Kw | 5.45 kW | 6.25 Kw |
| G.W./N.W.: | 117 kg | 122 Kilo | 160/133 kg | 203/174 kg |
| Verpackungsgröße: | 92*52*47cm | 92*59*47cm | 91*58*49cm | 98*65*63 |
| 70 x 53 x 50 cm | 70 x 53 x 50 cm | 61*54*44 | 66*65*48 | |
| 70*53*50 | 70 x 53 x 50 cm |
Vorbereitung zum SchweißenHandwerkliche Schweißmaschine für HDPE-Rohre
1Vor dem Betrieb sind alle Ausrüstungsteile an einen stabilen und trockenen Ort zu legen.
2. Bestätigen, dass die verwendete Stromversorgung den Anforderungen der Ausrüstung entspricht, die Ausrüstung in gutem Zustand ist und der elektrische Stromkreis nicht beschädigt ist; der Erkennungsindikator funktioniert normal,Die Fräsmaschine ist scharf, und die Teile und Bedienwerkzeuge sind fertig.
3Die erforderliche Befestigungsanlage ist entsprechend dem Außendurchmesser des geschweißten Rohres auszutauschen.
Schweißverfahren fürHDPE-Rohr-Handwerk Butt Fusion Schweißmaschine
1Überprüfen Sie, ob die Spezifikation und die Druckstufe des zu schweißenden Rohres korrekt sind, und prüfen Sie, ob auf der Oberfläche Beulen, Beulen und Kratzer vorliegen.Wenn die Tiefe der Narbe mehr als 10% der Wanddicke des Rohres beträgt, sollte vor Gebrauch teilweise entfernt werden;
2. Das Öl oder Fremdstoffe an beiden Enden des Rohres mit einem sauberen Tuch reinigen;
3Das zu schweißende Rohr wird in den Rumpfschleifer gelegt, so daß die Länge beider Enden gleich ist (so kurz wie möglich, ohne daß das Fräsen und Heizen beeinträchtigt werden).Der Teil außerhalb des Rohrrahmens muss durch Stützen getragen werden, um die Reibung zu verringern., und dann mit Schleiern befestigt werden;
5. Schließen Sie die beiden Rohrenden und überprüfen Sie die Ausrichtung beider Enden. Die Ausrichtung an beiden Enden des Rohres darf 10% der Wanddicke nicht übersteigen.die durch Anpassung der Geradheit und des elastischen Rutschvermögens des Rohres verbessert werden kannDer Abstand zwischen den beiden Enden des Rohres darf 10% der Wanddicke nicht überschreiten, andernfalls muss es erneut gefrästet werden, bis die vorstehenden Anforderungen erfüllt sind.
6. Reinigen Sie Staub und Rückstände auf der Oberfläche der Heizplatte (achten Sie besonders darauf, dass die nicht klebrige Schicht auf der Oberfläche der Heizplatte nicht zerkratzt wird);
7. Nachdem die Temperatur der Heizplatte den eingestellten Wert erreicht hat, wird sie in das Regal gelegt und der angegebene Druck ausgeübt, bis die Mindestkrempung auf beiden Seiten den angegebenen Wert erreicht;
8. den Druck auf den Kontaktdruck reduzieren und für die angegebene Zeit weiter erhitzen;
9. Wenn die Zeit abgelaufen ist, zieht man den beweglichen Rahmen heraus, nimmt schnell die Heizplatte heraus und schließt dann die beiden Rohrenden, wobei der Zeitintervall so kurz wie möglich ist;
Unsere Dienstleistung:
1) Wir bieten eine 1-Jahres-Garantie und kostenlose Ersatzteile.
2) Wir bieten Spannungs- und Frequenzanpassungsservice für Motoren an, wie 110v 60hz.
3) Wir können Ihr LOGO auf Maschine Platte oder Verpackung setzen (brauchen Ihre Genehmigung auf Marke)
4) Die Maschine kann auf See oder in der Luft in LCL oder FCL nach Übersee oder in den Inland versandt werden.
