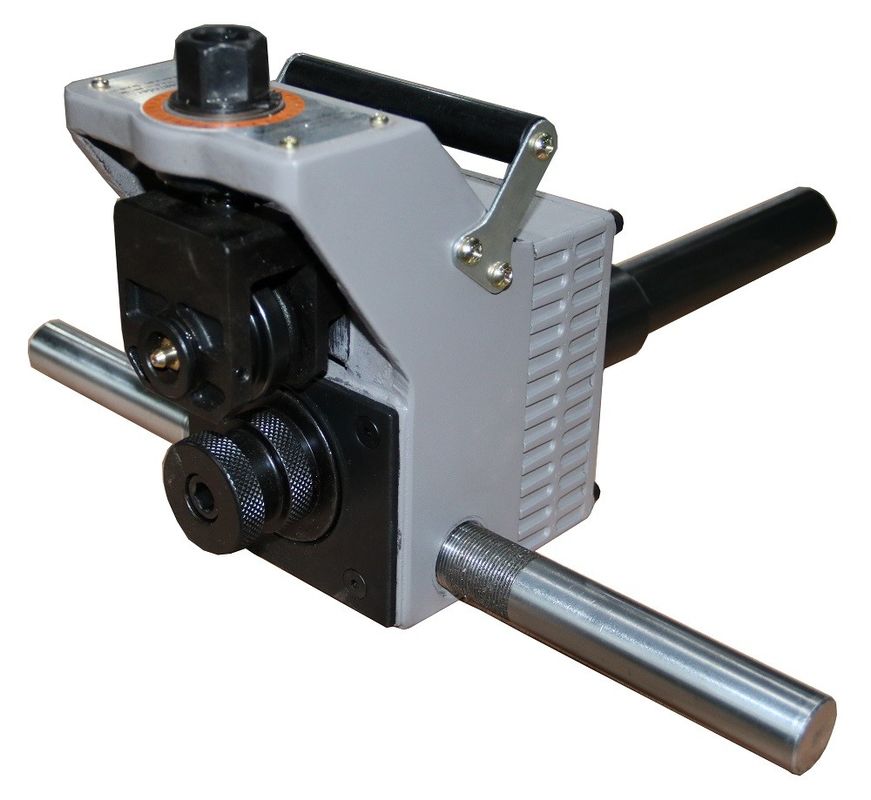

Die manuelle Rohrnutmaschine STG11AM ​​ist ein manuelles oder kraftbetriebenes In-Place-Rollnutwerkzeug für das Nuten installierter Rohre und kann auf einer Antriebseinheit montiert werden. Es ist für den Einsatz vor Ort oder mit Kraftantrieben wie den Gewindeschneidmaschinen RIDGID 300, RIDGID 300C und REX konzipiert; Mit dem entsprechenden Adapter kann das Werkzeug mit einer Gewindeschneidmaschine verwendet werden, so dass der Kunde die Methode wählen kann, die seiner Situation am besten entspricht. Es ist für Kohlenstoffstahlrohre von 3/4 Zoll bis 8 Zoll ausgelegt und deckt einen Bereich von Rohrdurchmessern ab, um Rohrprobleme mit unterschiedlichen Durchmessern während der Wartung zu lösen. Das Werkzeug wiegt nur 12,4 kg (nur Gehäuse), ist also leicht und einfach zu handhaben und wird mit einem standardmäßigen 27 mm tiefen Steckschlüsseleinsatz und einer Vierkant-Ratsche bedient. Es ist mit zwei Tragarmen und einem Elektroantriebsadapter ausgestattet, so dass die manuelle Nutmaschine auf dem Elektroantrieb montiert werden kann, um zu einer elektrischen Rollnutmaschine zu werden.

Schwachstellen von Auftragnehmern und unsere Lösungen:

Hauptmerkmale

• 3/4"-8" (27-219 mm) SCH40 – Deckt gängige Wartungsrohrgrößen ab.
• Manuell oder kraftbetrieben – Nuten direkt vor Ort oder montiert auf einem Kraftantrieb.

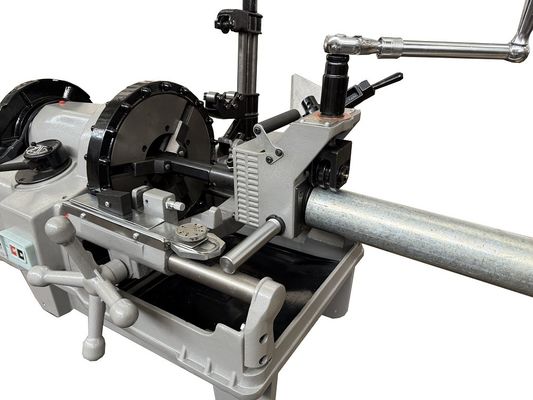

• Kompatibel mit RIDGID 300/300C/REX – mit dem Power-Drive-Adapter.
• Geringes Gewicht von 12,4 kg – nur Werkzeuggehäuse, einfach zu handhaben.
• Standard-Ratschenantrieb – 27 mm tiefer Steckschlüssel + Ratsche mit Vierkantantrieb.
• Präzise Vorschubsteuerung – Vorschubmutter: 1 Zyklus = 1,5 mm; 1 Teilung = 0,05 mm.
• Kompletter Rollensatz – obere und untere Rollen für 27–219 mm Rohre.

Technische Spezifikationen

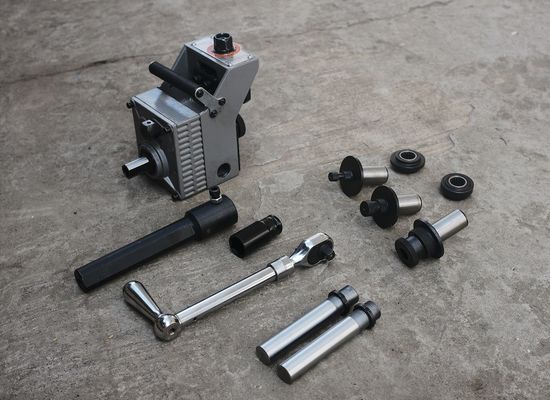

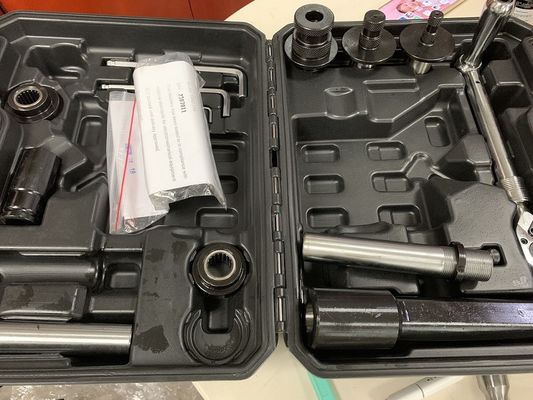

Was ist im Lieferumfang enthalten?

• 1x STG11AM ​​manuelle Rohrnutmaschineneinheit
• 1x Oberwalze 27-48mm
• 1x Oberwalze 60-168mm
• 1x Oberwalze 219mm
• 1x Unterwalze 27-33mm
• 1x Unterwalze 42-48mm
• 1x Unterwalze 60-168mm
• 1x Unterwalze 219mm
• 2x Stützarme
• 1x Power-Drive-Adapter
• 1x PI-Band
• 1x verstellbare Ratsche mit Drehgriff
• 1x 27mm tiefe Buchse
• Inbusschlüssel S3 und S8
• 1x Bedienungsanleitung

Anwendungen

• Brandschutz / Sprinkler- und Standrohranlagen
• HVAC-Rohrleitungen und mechanische Räume
• Sanitär-, Gas- und Wasserversorgungsleitungen
• Vorbereitung, Reparatur und Wartung von Rohren vor Ort
• Industrielle Fertigung, Rohrleitungsbau und Werkstätten

Verpackung und Qualitätssicherung

Sperrholzkistenverpackung für den Export. ISO9001-Qualitätssystem; Jede Maschine wird vor dem Versand mit einem Rohr getestet.

Kundendienst

• 12 Monate Garantie
• WhatsApp: +86-13777804353 ｜ E-Mail: vivian@cnsuntech.com
• Ersatzteilversorgung für alle SUNTECHMACH-Modelle

Bedienungsanleitung

1. Wählen Sie die Andruckrolle und das Rändelrad in der richtigen Größe. Montieren Sie beide Räder an der Maschine und ziehen Sie die Schraube fest.
2. Drehen Sie die Vorschubmutter im Uhrzeigersinn, setzen Sie die Maschine auf das Rohr und fixieren Sie sie mit dem Griff.
3. Drehen Sie den Griff um 90 Grad im Uhrzeigersinn, um die Vorschubmutter zu drehen, nehmen Sie den Griff ab und setzen Sie die Antriebsmutter ein, um mit dem Nuten zu beginnen.
4. Wenn sich die Maschine einen Zyklus bewegt, verwenden Sie den Griff, um die Vorschubmutter erneut zu drehen, und wiederholen Sie den Vorgang. (Ein Fördermutterzyklus = 1,5 mm; eine Teilstrichmarkierung = 0,05 mm.)
5. Drehen Sie die Einzugsmutter gegen den Uhrzeigersinn, um die Maschine abzunehmen.
6. Überprüfen Sie das Rohr mit einem PI-Band. Wenn die Nuttiefe nicht stimmt, befestigen Sie die Maschine am Rohr und wiederholen Sie den Vorgang, bis die Nuttiefe korrekt ist.

Häufige Fehler und Lösungen

FAQ

• 1. WER SIND WIR? — Wir sind ein professioneller Rohrmaschinenhersteller in Hangzhou, China. Unser Team ist seit 1989 in der Rohrwerkzeugindustrie tätig und das Unternehmen wurde 2014 registriert. Wir liegen in der Nähe der Häfen Shanghai, Ningbo und Yiwu und exportieren hauptsächlich nach Nord- und Südamerika, Südasien und in den Nahen Osten.
• 2. WIE KÖNNEN WIR DIE QUALITÄT GARANTIEREN? — Wir testen vor dem Versand immer mindestens ein Rohr an jeder Maschine. Auf alle unsere Maschinen gewähren wir eine 12-monatige Garantie.
• 3. WAS KÖNNEN SIE BEI ​​UNS KAUFEN? — Rohrgewindeschneidemaschinen, Rollnutmaschinen, Rohrschneidemaschinen, Rohrbiegemaschinen, Kunststoffrohrschweißmaschinen, Druckprüfpumpen und Rohrwerkzeuge.
• 4. WARUM SOLLTEN SIE BEI ​​UNS KAUFEN? — Wir bieten ein umfassendes Sortiment an Rohrwerkzeugen; Sie können verschiedene Modelle in einer Sendung mischen. Mehrsprachige Unterstützung: Englisch, Spanisch, Japanisch, Portugiesisch, Deutsch, Arabisch, Französisch, Russisch, Koreanisch, Hindi, Italienisch.
• 5. Wie lang ist die Lieferzeit? — In der Regel 10–35 Tage nach Zahlungseingang, je nach Anpassung der Motorspannung.
• 6. WIE KÖNNEN SIE EINE BESTELLUNG AUFGEBEN? — Wir akzeptieren T/T-Zahlungen auf unser Firmenkonto; Auch die Zahlung per Kreditkarte im Online-Shop ist möglich.
• 7. WIE VERSENDEN? — Auf dem Seeweg zum Hafen für Großbestellungen; Haus-zu-Haus-Lieferung für kleine Sendungen.
• 8. WAS IST DIE MOQ? — Kein striktes MOQ; Für einen kostengünstigen Versand ins Ausland empfehlen wir jedoch einen Bestellwert von mindestens 2000 USD.
• 9. Ist der OEM akzeptabel? - Ja. Für Großbestellungen können wir Namensschilder und individuelle Verpackungen in Ihrer Marke anfertigen.
